جیسے جیسے الیکٹرانک سسٹمز تیزی سے نفیس ہوتے جا رہے ہیں، اعلی اجزاء کی کثافت، بہتر سگنل کی سالمیت، اور بہتر تھرمل مینجمنٹ کی مانگ میں مسلسل اضافہ ہوتا جا رہا ہے۔ دیملٹی لیئر پی سی بیٹیلی کمیونیکیشن کے بنیادی ڈھانچے اور طبی آلات سے لے کر آٹوموٹو الیکٹرانکس اور صنعتی کنٹرول سسٹم تک کی ایپلی کیشنز کے لیے معیاری بن گیا ہے۔HONTECکے ایک قابل اعتماد صنعت کار کے طور پر خود کو قائم کیا ہے۔ملٹی لیئر پی سی بیحل، 28 ممالک میں ہائی ٹیک صنعتوں کو ہائی مکس، کم والیوم، اور کوئیک ٹرن پروٹوٹائپ پروڈکشن میں خصوصی مہارت کے ساتھ خدمات فراہم کرتا ہے۔
a کی قدرملٹی لیئر پی سی بیایک کمپیکٹ فوٹ پرنٹ کے اندر پیچیدہ روٹنگ کی ضروریات کو ایڈجسٹ کرنے کی صلاحیت میں مضمر ہے۔ موصل مواد کے ذریعے الگ کی گئی متعدد کوندکٹو تہوں کو اسٹیک کرکے، یہ بورڈ وقف شدہ پاور پلین، گراؤنڈ پلینز، اور سگنل لیئرز فراہم کرتے ہیں جو برقی مقناطیسی مداخلت کو کم کرتے ہوئے سگنل کی سالمیت کو برقرار رکھنے کے لیے مل کر کام کرتے ہیں۔HONTECاعلی درجے کی مینوفیکچرنگ صلاحیتوں کو سخت معیار کے معیار کے ساتھ جوڑتا ہے تاکہ ملٹی لیئر پی سی بی پروڈکٹس کی فراہمی کی جا سکے جو انتہائی مطلوبہ تصریحات کو پورا کرتے ہیں۔
شینزین، گوانگ ڈونگ میں واقع،HONTECISO14001 اور TS16949 معیارات کو فعال طور پر نافذ کرتے ہوئے، UL، SGS، اور ISO9001 سمیت سرٹیفیکیشنز کے ساتھ کام کرتا ہے۔ موثر عالمی ترسیل کو یقینی بنانے کے لیے کمپنی UPS، DHL، اور عالمی معیار کے فریٹ فارورڈرز کے ساتھ شراکت کرتی ہے۔ ہر انکوائری کو 24 گھنٹے کے اندر جواب موصول ہوتا ہے، جو کہ عالمی انجینئرنگ ٹیموں کی قدر کرنے والے ردعمل کے عزم کی عکاسی کرتا ہے۔
a کی پرت کی گنتیملٹی لیئر پی سی بیبجلی کی کارکردگی اور مینوفیکچرنگ لاگت دونوں پر براہ راست اثر پڑتا ہے۔ اضافی پرتیں وقف شدہ روٹنگ چینلز فراہم کرتی ہیں جو سگنل کی بھیڑ کو کم کرتی ہیں اور اینالاگ، ڈیجیٹل اور پاور سرکٹس کے درمیان صاف علیحدگی کی اجازت دیتی ہیں۔ تیز رفتار ڈیزائن کے لیے، سگنل کی تہوں سے ملحق زمینی طیارے کنٹرول شدہ مائبادی ٹرانسمیشن لائنیں بناتے ہیں جو پورے بورڈ میں سگنل کی سالمیت کو برقرار رکھتی ہیں۔ تاہم، ہر شامل شدہ پرت مادی لاگت میں اضافہ کرتی ہے، فیبریکیشن کا وقت بڑھاتی ہے، اور لیمینیشن اور رجسٹریشن کے عمل میں پیچیدگی کا اضافہ کرتی ہے۔HONTECصوابدیدی اہداف کے بجائے مخصوص ڈیزائن کی ضروریات کی بنیاد پر پرت کی گنتی کا تعین کرنے کی سفارش کرتا ہے۔ ایک 4 پرتوں والا ملٹی لیئر پی سی بی اکثر کئی ایپلی کیشنز کے لیے کافی روٹنگ کثافت فراہم کرتا ہے جبکہ وقف شدہ پاور اور زمینی طیاروں کے ذریعے 2 پرتوں کے ڈیزائن پر نمایاں کارکردگی کے فوائد پیش کرتا ہے۔ جیسے جیسے اجزاء کی کثافت بڑھتی ہے یا سگنل کی رفتار بڑھ جاتی ہے، 6-پرت یا 8-پرت کی ترتیب ضروری ہو جاتی ہے۔ انتہائی اعلی پن کاؤنٹ اجزاء یا پیچیدہ روٹنگ کے تقاضوں کے ساتھ ڈیزائن کے لیے، HONTEC ترتیب وار لیمینیشن تکنیک کے ساتھ 20 تہوں تک پرتوں کی گنتی کو سپورٹ کرتا ہے جو رجسٹریشن کی درستگی کو برقرار رکھتی ہے۔ انجینئرنگ ٹیم غیر ضروری لاگت کے بغیر مطلوبہ کارکردگی کو حاصل کرنے کے لیے پرت اسٹیک اپس کو بہتر بنانے میں گاہکوں کی مدد کرتی ہے۔
میں وشوسنییتاملٹی لیئر پی سی بیمینوفیکچرنگ پیداوار کے ہر مرحلے پر سخت کوالٹی کنٹرول کا مطالبہ کرتی ہے۔ HONTEC جامع معائنہ اور جانچ کے پروٹوکول کو لاگو کرتا ہے جو خاص طور پر کثیر سطح کی تعمیر کے لیے ڈیزائن کیا گیا ہے۔ خودکار آپٹیکل معائنہ لیمینیشن سے پہلے اندرونی تہوں کے نمونوں کی تصدیق کرتا ہے، اس بات کو یقینی بناتا ہے کہ تہوں کے ناقابل رسائی ہونے سے پہلے کسی بھی خرابی کو پکڑ لیا جائے۔ ایکس رے معائنہ لیمینیشن کے بعد پرت کے اندراج کی تصدیق کرتا ہے، کسی بھی غلط ترتیب کا پتہ لگاتا ہے جو انٹرلیئر کنکشن کو سمجھوتہ کر سکتا ہے۔ امپیڈنس ٹیسٹنگ اس بات کی توثیق کرتی ہے کہ کنٹرول شدہ مائبادے کے نشانات ڈیزائن کی وضاحتوں کو پورا کرتے ہیں، ٹائم ڈومین ریفلوکومیٹری کا استعمال کرتے ہوئے اہم جالوں میں خصوصیت کی رکاوٹ کی پیمائش کرتے ہیں۔ کراس سیکشن تجزیہ ہر پروڈکشن بیچ سے لیے گئے نمونوں کے ساتھ، پلیٹنگ کی موٹائی، پرت کی سیدھ، اور سالمیت کی بصری تصدیق فراہم کرتا ہے۔ الیکٹریکل ٹیسٹنگ ہر نیٹ کے لیے تسلسل اور الگ تھلگ ہونے کی تصدیق کرتی ہے، اس بات کو یقینی بناتی ہے کہ مکمل شدہ ملٹی لیئر پی سی بی میں کوئی اوپن یا شارٹس موجود نہیں ہے۔ تھرمل اسٹریس ٹیسٹنگ اسمبلی کی حالتوں کی تقلید کرتی ہے، بورڈز کو ایک سے زیادہ ری فلو سائیکلوں سے مشروط کرتی ہے تاکہ کسی بھی اویکت نقائص جیسے ڈیلامینیشن یا بیرل کریکس کی نشاندہی کی جا سکے۔HONTECٹریس ایبلٹی ریکارڈز کو برقرار رکھتا ہے جو ہر ملٹی لیئر پی سی بی کو اس کے مینوفیکچرنگ پیرامیٹرز سے جوڑتا ہے، معیار کے تجزیہ اور مسلسل بہتری کی کوششوں کو سپورٹ کرتا ہے۔
مواد کا انتخاب بنیادی طور پر کسی بھی چیز کی برقی، تھرمل اور مکینیکل کارکردگی کو تشکیل دیتا ہے۔ملٹی لیئر پی سی بی. معیاری FR-4 مواد بہت سے ایپلی کیشنز کے لیے ایک کفایتی حل فراہم کرتے ہیں، جو عام مقصد کے ڈیزائن کے لیے مناسب تھرمل استحکام اور ڈائی الیکٹرک خصوصیات پیش کرتے ہیں۔ ملٹی لیئر پی سی بی ایپلی کیشنز کے لیے جن کے لیے تھرمل کارکردگی میں بہتری کی ضرورت ہوتی ہے، ہائی-ٹی جی مواد اسمبلی اور آپریشن کے دوران پیش آنے والے بلند درجہ حرارت کے تحت مکینیکل استحکام کو برقرار رکھتا ہے۔ تیز رفتار ڈیجیٹل ڈیزائن کم نقصان والے مواد جیسے Isola FR408 یا Panasonic Megtron سیریز کا مطالبہ کرتے ہیں، جو سگنل کی کشیدگی کو کم سے کم کرتے ہیں اور فریکوئنسی کی حدود میں مسلسل ڈائی الیکٹرک مستقل برقرار رکھتے ہیں۔ RF اور مائکروویو ایپلی کیشنز کے لیے Rogers یا Taconic سے خصوصی لیمینیٹ کی ضرورت ہوتی ہے جو اعلی تعدد پر مستحکم برقی خصوصیات فراہم کرتے ہیں۔ HONTEC کلائنٹس کے ساتھ ایسے مواد کو منتخب کرنے کے لیے کام کرتا ہے جو آپریٹنگ فریکوئنسی، درجہ حرارت کی حد، اور ماحولیاتی نمائش جیسے عوامل پر غور کرتے ہوئے مخصوص درخواست کی ضروریات کے مطابق ہوں۔ مخلوط ڈائی الیکٹرک تعمیرات ایک ہی ملٹی لیئر پی سی بی کے اندر مختلف مادی اقسام کو یکجا کرتی ہیں، غیر اہم تہوں کے لیے لاگت کی کارکردگی کو برقرار رکھتے ہوئے اہم سگنل لیئرز کے لیے کارکردگی کو بہتر بناتی ہیں۔ انجینئرنگ ٹیم مواد کی مطابقت کے بارے میں رہنمائی فراہم کرتی ہے، اس بات کو یقینی بناتی ہے کہ لیمینیشن کے دوران منتخب لیمینیٹ مناسب طریقے سے بانڈ کریں اور پروڈکٹ کی زندگی کے دوران بھروسہ برقرار رکھیں۔
HONTECکی مکمل رینج پر پھیلی مینوفیکچرنگ کی صلاحیتوں کو برقرار رکھتا ہے۔ملٹی لیئر پی سی بیضروریات معیاری ملٹی لیئر پروڈکشن میں 4 سے 20 پرتیں ہوتی ہیں جن میں روایتی تھرو ہول ویاس اور ایڈوانس رجسٹریشن سسٹم ہوتے ہیں جو پورے اسٹیک میں صف بندی کو برقرار رکھتے ہیں۔ زیادہ کثافت کی ضرورت والے ڈیزائنوں کے لیے، HDI کی صلاحیتیں بلائنڈ ویاس، دفن شدہ ویاس، اور مائکروویا ڈھانچے کو سپورٹ کرتی ہیں جو بہتر روٹنگ جیومیٹریز اور بورڈ کے سائز کو کم کرنے کے قابل بناتی ہیں۔
تانبے کا وزن 0.5 اوز سے لے کر 4 اوز تک مختلف کرنٹ لے جانے والے تقاضوں کو پورا کرتا ہے، جب کہ سطح ختم کرنے کے اختیارات میں HASL، ENIG، وسرجن سلور، اور وسرجن ٹن شامل ہیں تاکہ اسمبلی کے عمل اور ماحولیاتی تقاضوں کو پورا کیا جا سکے۔HONTECانجینئرنگ کی توثیق اور حجم مینوفیکچرنگ کے لیے موزوں لیڈ ٹائمز کے ساتھ پروٹو ٹائپ اور پروڈکشن دونوں مقداروں پر عمل کرتا ہے۔
انجینئرنگ ٹیموں کے لیے جو ایک مینوفیکچرنگ پارٹنر کی تلاش میں ہیں جو قابل اعتماد ڈیلیور کرنے کے قابل ہو۔ملٹی لیئر پی سی بیحل، HONTEC تکنیکی مہارت، رسپانسیو کمیونیکیشن، اور بین الاقوامی سرٹیفیکیشنز کے تعاون سے ثابت شدہ کوالٹی سسٹم پیش کرتا ہے۔
ایسٹی 115 جی پی سی بی - مربوط ٹیکنالوجی اور مائکرو الیکٹرانک پیکیجنگ ٹکنالوجی کی ترقی کے ساتھ ، الیکٹرانک اجزاء کی بجلی کی کل کثافت بڑھتی جارہی ہے ، جبکہ الیکٹرانک اجزاء اور الیکٹرانک آلات کی جسمانی سائز آہستہ آہستہ چھوٹا اور منیچرورائزڈ ہونے کی طرف مائل ہورہی ہے ، جس کے نتیجے میں گرمی کی تیزی سے جمع ہوتی ہے۔ ، جس کے نتیجے میں مربوط آلات کے گرد حرارت کی روانی میں اضافہ ہوتا ہے۔ لہذا ، اعلی درجہ حرارت کا ماحول الیکٹرانک اجزاء اور آلات کو متاثر کرے گا اس کے لئے زیادہ موثر تھرمل کنٹرول اسکیم کی ضرورت ہے۔ لہذا ، موجودہ الیکٹرانک اجزاء اور الیکٹرانک آلات کی تیاری میں الیکٹرانک اجزاء کی حرارت کی کھپت ایک بڑی توجہ بن گئی ہے۔

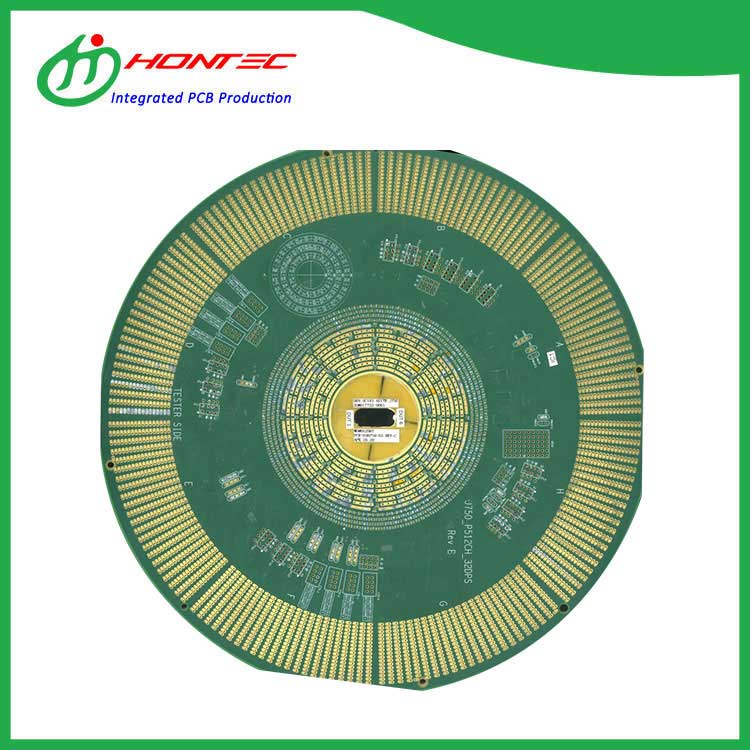

ہیلوجن فری پی سی بی - ہلوجن (ہالوجن) بائی میں ایک گروپ VII ایک غیر سونے کا دوزی عنصر ہے ، جس میں پانچ عناصر شامل ہیں: فلورین ، کلورین ، برومین ، آئوڈین اور آسٹیٹائن۔ آسٹیٹائن ایک تابکار عنصر ہے ، اور ہالوجین عام طور پر فلورین ، کلورین ، برومین اور آئوڈین کے طور پر جانا جاتا ہے۔ ہیلوجن سے پاک پی سی بی ماحولیاتی تحفظ ہے پی سی بی میں مندرجہ بالا عناصر شامل نہیں ہیں۔
ٹی جی 250 پی سی بی پولیمائڈ مواد سے بنا ہے۔ یہ ایک طویل وقت کے لئے اعلی درجہ حرارت کو برداشت کرسکتا ہے اور 230 ڈگری پر خراب نہیں ہوتا ہے۔ یہ اعلی درجہ حرارت کے سامان کے ل suitable موزوں ہے ، اور اس کی قیمت عام ایف آر 4 کے مقابلے میں قدرے زیادہ ہے
S1000-2M پی سی بی S1000-2M مواد سے بنا ہوا ہے جس کی 180 جی کی قیمت ہے۔ یہ اعلی وشوسنییتا ، اعلی قیمت کی کارکردگی ، اعلی کارکردگی ، استحکام اور عملیتا کے ساتھ ملٹیئر پی سی بی کے لئے ایک اچھا انتخاب ہے۔
تیز رفتار ایپلی کیشنز کے لئے ، پلیٹ کی کارکردگی ایک اہم کردار ادا کرتی ہے۔ IT180A پی سی بی کا تعلق ہائی ٹی جی بورڈ سے ہے ، جو عام طور پر ہائی ٹی جی بورڈ میں بھی استعمال ہوتا ہے۔ اس میں اعلی لاگت کی کارکردگی ، مستحکم کارکردگی ہے ، اور 10 جی کے اندر سگنل کے لئے استعمال کیا جاسکتا ہے۔
ENEPIG پی سی بی سونے کی چڑھانا ، پیلاڈیم چڑھانا اور نکل چڑھانا کا مخفف ہے۔ ENEPIG پی سی بی کوٹنگ جدید ترین ٹیکنالوجی ہے جو الیکٹرانک سرکٹ انڈسٹری اور سیمی کنڈکٹر انڈسٹری میں استعمال ہوتی ہے۔ 10 ینیم موٹائی کے ساتھ سونے کی کوٹنگ اور 50 ینیم موٹائی کے ساتھ پیلیڈیم کوٹنگ اچھی چالکتا ، سنکنرن مزاحمت اور رگڑ کے خلاف مزاحمت حاصل کرسکتی ہے۔
