درخواست کے مختلف منظرناموں میں ،تیز رفتار بورڈڈیزائن کو اپنے بنیادی افعال اور جسمانی حدود کو قریب سے فٹ کرنے کی ضرورت ہے ، جس میں واضح فرق ظاہر ہوتا ہے۔ نظام کے اعصابی مرکز کی حیثیت سے ، بیک پلین بہت ساری بیٹی کارڈوں کو مربوط کرنے اور تیز رفتار ڈیٹا ایکسچینج کا ادراک کرنے کی بھاری ذمہ داری عائد کرتا ہے۔ اس طرح کے تیز رفتار بورڈ ڈیزائن کا بنیادی چیلنج انتہائی اعلی کثافت کے باہمی ربط کی وجہ سے ہونے والے سگنل کی سالمیت کے مسائل پر قابو پانا ہے۔ یہ تیز رفتار سگنل چینلز سے ملنے کے لئے سخت رکاوٹ پر قابو پانے پر خصوصی زور دیتا ہے ، اور کنیکٹر کے انتخاب ، ترتیب اور بیک ڈرلنگ کے عمل پر تقریبا سخت ضروریات رکھتے ہیں۔ طویل فاصلے تک ٹرانسمیشن کے تحت اعداد و شمار کی وشوسنییتا اور گھڑی کی ہم آہنگی کو یقینی بنانے کے لئے عکاسی اور کراسسٹلک کو کم سے کم کیا جانا چاہئے۔ ایک ہی وقت میں ، بیک پلین کا بہت بڑا جسمانی سائز اور پیچیدہ اسٹیکنگ ڈھانچہ بھی گرمی کی کھپت اور مکینیکل طاقت کے لئے انوکھی ضروریات کو آگے بڑھاتا ہے۔
لائن کارڈ (یا بزنس کارڈز) کے لئے ، ان پر تیز رفتار بورڈ سگنلوں کی منتقلی ، پروسیسنگ اور فارورڈنگ کے لئے براہ راست ذمہ دار ہے۔ اس قسم کا ڈیزائن انٹرفیس سے لے کر پروسیسنگ چپس تک سگنل کے ٹرانسمیشن راہ کو بہتر بنانے پر مرکوز ہے۔ تیز رفتار بورڈز کو تیز رفتار تفریق جوڑی کی لکیروں کو احتیاط سے رکھنا چاہئے ، ان کی مساوی لمبائی ، مساوی فاصلے اور وقفہ کاری کو بین سیمبول مداخلت اور سگنل مسخ کو کم سے کم کرنے کے ل control ، اور اعلی تعدد (جیسے 25 جی+) میں ڈیٹا کی مخلصی کو یقینی بنانا ہوگا۔ بجلی کی سالمیت اور کم شور والی بجلی کی فراہمی ایک اور کلید ہے ، اور تیز رفتار چپس کے ل optim بہتر اسٹیکنگ ، ڈیکولنگ کیپسیٹرز کی ایک بڑی تعداد اور ممکنہ تقسیم بجلی کی پرتوں کے ذریعہ ایک انتہائی "صاف" توانائی کا ذریعہ فراہم کرنا ضروری ہے۔ اس کے علاوہ ، گرمی کی کھپت کی کثافت عام طور پر زیادہ ہوتی ہے ، اور گرمی کا سنک یا یہاں تک کہ ڈکٹ ڈیزائن کی ضرورت ہوتی ہے۔

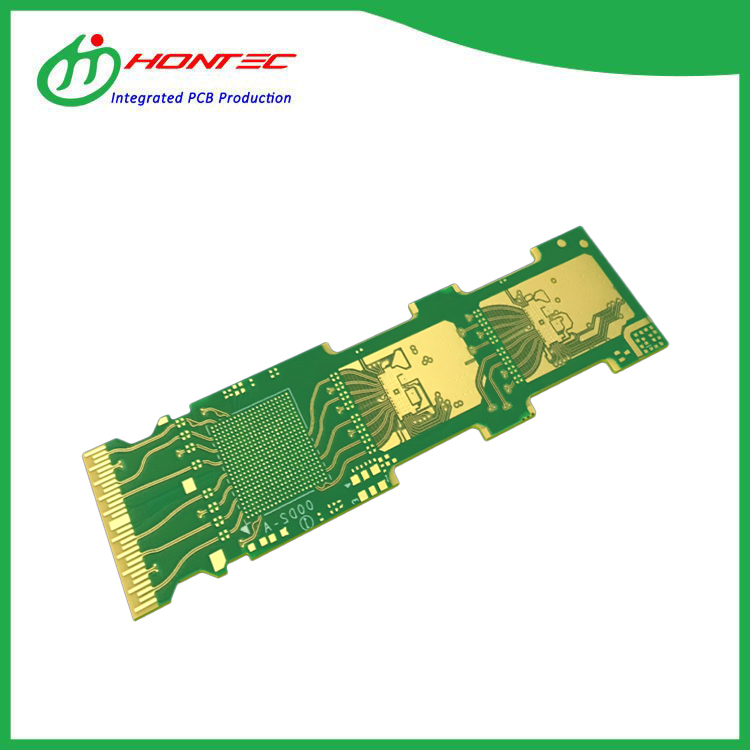

جہاں تک آپٹیکل ماڈیولز ،تیز رفتار بورڈان کے اندر انتہائی کمپیکٹ جگہ میں الیکٹرو آپٹیکل/فوٹو الیکٹرک تبادلوں کا احساس کریں۔ ڈیزائن کی بنیادی توجہ انتہائی منیٹورائزیشن اور اعلی تعدد کارکردگی کے مابین حتمی توازن پر انتہائی کمپریسڈ ہے۔ تیز رفتار بورڈوں کا رقبہ بہت مہنگا ہے ، وائرنگ پرتوں کی تعداد محدود ہے ، اور آر ایف ڈیزائن کا تصور وسیع پیمانے پر قرض لیا گیا ہے۔ یہ ضروری ہے کہ مائکرو اسٹریپ/سٹرپلائن ڈھانچے کو باریک انداز میں تقلید اور بہتر بنائیں ، اعلی تعدد جلد کے اثر اور ڈائی الیکٹرک نقصان پر خصوصی توجہ دیں ، اور ہوشیار طور پر اضافے کے نقصان اور واپسی کے نقصان کے اشارے کو پورا کرنے کے لئے مخلوط سبسٹریٹ مواد (جیسے FR4 راجرز کے ساتھ مل کر) استعمال کریں۔ اس کے ڈیزائن کو تیز رفتار چپس ، ڈرائیو سرکٹس اور لیزرز/ڈٹیکٹرز کے مابین برقی مقناطیسی مطابقت کے مسئلے کو بھی انتہائی مختصر باہمی ربط کے فاصلے پر حل کرنا ہوگا۔ خلاصہ یہ کہ ، تیز رفتار بورڈز کو ڈیزائن کرتے وقت ، بیک پلین بڑے سائز ، اعلی کثافت کے باہمی ربط کے استحکام پر مرکوز ہے ، لائن کارڈ مربوط راستے کی سگنل کے معیار اور بجلی کی فراہمی کی ضمانت پر زور دیتا ہے ، اور آپٹیکل ماڈیول اعلی تعدد کی کارکردگی اور گرمی کی کھپت کوآرڈینیشن کو منیٹورائزیشن کی حد کے تحت حاصل کرتا ہے۔
